引言

在嵌入式實時系統中，任務調度策略的選擇直接決定了系統的實時性、可靠性和資源利用率。傳統的 時間觸發架構（Time-Triggered Architecture, TTT） 和 事件觸發架構（Event-Triggered Architecture, ETT） 各有優劣：

· TTT 通過固定周期調度任務，確保確定性時延，但可能浪費資源；

· ETT 根據事件觸發任務，靈活高效，但可能因事件突發導致不可預測的延遲。

隨著復雜嵌入式系統（如工業控制、自動駕駛、醫療設備）的需求增長，單純的單一調度策略已難以滿足混合場景的實時性要求。因此，混合調度策略（Hybrid Scheduling）成為研究熱點，本文將探討其設計原理、實現方法及實際應用案例。

一、核心概念：TTT與ETT的對比與互補

1.1 時間觸發架構（TTT）

定義：所有任務按固定周期（如1ms、10ms）執行，任務間通過時間分片（Time Slicing）共享CPU資源。

特點：

· 確定性：任務執行時延可預測，適合對安全性和可靠性要求高的場景（如航空航天）。

· 資源固定：任務占用CPU時間由周期決定，避免資源競爭。

· 缺點：空閑周期浪費資源，無法快速響應突發事件。

典型應用：

· 汽車ECU中的發動機控制模塊。

1.2 事件觸發架構（ETT）

定義：任務僅在事件發生時（如傳感器中斷、用戶輸入）觸發執行，優先級由事件緊急程度決定。

特點：

· 靈活性：資源按需分配，高效利用CPU。

· 不確定性：事件突發可能導致任務搶占沖突，引發延遲抖動。

· 缺點：難以保證關鍵任務的時延確定性。

典型應用：

· 智能家居中的傳感器數據處理。

1.3 混合調度的必要性

許多系統需同時滿足：

1. 關鍵任務（如安全控制）的確定性時延；

2. 非關鍵任務（如數據采集）的靈活性與能效。

混合調度通過 分層架構 或 任務劃分，將TTT和ETT的優勢結合，成為復雜系統的理想選擇。

二、混合調度策略的設計與實現

2.1 混合調度的分類

混合調度策略可分為兩類：

1.

分層混合架構：

2.

o 上層（TTT）：管理關鍵任務，按固定周期執行。

o 下層（ETT）：處理非關鍵任務，按事件觸發。

o 示例：汽車系統中，發動機控制（TTT）與導航交互（ETT）。

3.

任務級混合調度：

4.

o 單一調度器同時管理TTT和ETT任務，通過優先級仲裁或時間窗口劃分實現平衡。

2.2 核心設計原則

2.2.1 任務劃分

· 關鍵任務（TTT）：

o 需確定性時延的任務（如工業機器人運動控制）。

o 固定周期（如1ms）執行，優先級最高。

· 非關鍵任務（ETT）：

o 事件驅動的任務（如數據上傳、用戶界面）。

o 優先級次之，僅在CPU空閑時執行。

2.2.2 調度算法

典型算法：

1.

動態優先級調整：

2.

o TT任務始終優先于ET任務。

o ET任務在TT任務的空閑周期內搶占低優先級任務。

3.

時間窗口隔離：

4.

o 將時間軸劃分為 TT窗口（僅TT任務執行）和 ET窗口（ET任務可執行）。

o 通過硬件計時器或軟件信號切換窗口。

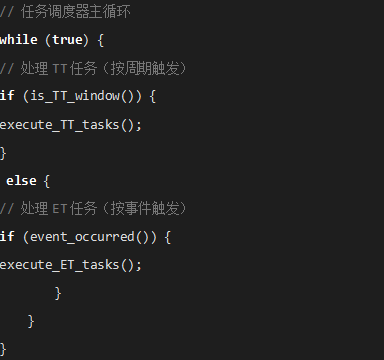

偽代碼示例（基于優先級的混合調度）：

2.3 實現挑戰與解決方案

2.3.1 資源競爭與搶占

· 問題：ET任務可能搶占TT任務的CPU資源，導致TT任務錯過截止時間。

· 解決方案：

o 優先級反轉防護：ET任務優先級低于TT任務。

o 時間分片預留：為TT任務預留固定時間片，ET任務僅在預留時間外執行。

2.3.2 動態負載平衡

· 問題：ET任務突發可能導致系統過載，影響TT任務執行。

· 解決方案：

o ET任務隊列限流：設置ET任務的最大執行時間或隊列長度。

o 自適應調度：根據系統負載動態調整ET任務的優先級。

三、混合調度的典型應用場景

3.1 工業自動化控制系統

場景：

· TT任務：PLC控制電機周期性運動（1ms周期）。

· ET任務：傳感器故障報警（事件觸發）。

實現方案：

· 采用分層架構，TT任務通過硬件定時器觸發，ET任務通過中斷處理。

· 通過 OSEK（Open System and Electronics for Cars） 標準實現任務優先級隔離。

電子系統

場景：

· TT任務：發動機控制（10ms周期）、剎車系統（1ms周期）。

· ET任務：車載娛樂系統響應用戶操作。

實現方案：

· AUTOSAR（Automotive Open System Architecture） 支持混合調度：

o 通過 RTE（Runtime Environment） 管理TT和ET任務的通信。

o 使用 時間觸發通信（TTCAN） 保障關鍵任務的確定性。

3.3 醫療設備

場景：

· TT任務：心率監測（周期性采樣）。

· ET任務：緊急報警（如心率異常觸發）。

實現方案：

· 通過 FreeRTOS 的 軟件定時器 實現TT任務，中斷服務例程（ISR）處理ET任務。

· 通過 優先級反轉防護 確保TT任務的時延確定性。

四、挑戰與未來方向

4.1 當前挑戰

1. 復雜性增加：混合調度需處理任務劃分、優先級仲裁、資源隔離等復雜邏輯。

2. 功耗管理：ET任務的動態執行可能增加系統功耗。

3. 驗證與測試：混合系統的時延分析和故障注入測試難度較高。

4.2 解決方案與技術趨勢

1. 形式化驗證：

o 使用模型檢測工具（如 UPPAAL）驗證混合調度的時延邊界。

2. 異構計算加速：

o 將部分ET任務卸載到協處理器（如GPU或FPGA），降低主CPU負載。

3. 自適應調度算法：

o 基于機器學習預測任務負載，動態調整TT和ET任務的資源分配。

4.3 標準化與工具支持

· IEC 61508/ISO 26262：為混合調度的安全性提供認證框架。

· 工具鏈支持：

o Wind River VxWorks：支持混合調度的工業級RTOS。

o Matlab/Simulink：提供混合調度模型仿真工具。

五、總結與展望

混合調度策略通過結合TTT和ETT的優勢，為嵌入式系統提供了更靈活、高效的實時性保障。隨著工業4.0、自動駕駛等領域的技術發展，混合調度將面臨更高的挑戰：

· 確定性與時效性的平衡：如何在保證關鍵任務實時性的同時，提升非關鍵任務的能效。

· 異構系統集成：與邊緣計算、5G通信的結合將推動混合調度的進一步創新。

未來，混合調度可能與 AI驅動的自適應調度 結合，實現更智能的資源管理。開發者需深入理解系統需求，選擇合適的混合策略框架（如AUTOSAR），并通過形式化驗證確保系統的可靠性和安全性。
