低功耗的概念
“肚子餓的時候,睡著了也就不覺得餓了……于是乎,難得的雙休日宅在家中補覺,往往也就
一天只吃一餐飯了”——技術宅人_大體如此。
應該沒有人能在夢游的時候干活吧?所以,平常工作的時候,飯還是要吃的。休眠和干活應該是一對矛盾體。于是乎,芯片數據手冊上那些“小的出奇的休眠功耗,似乎大部分時候只是用來擺設的;而工作功耗才是實實在在的東西。有時候,為了體現所謂的低功耗,還要在應用中設計一種所謂的低功耗模式——當系統確認沒有事情可做一段時間以后就干脆回家睡覺了——這大體就是現在市面上常見的低功耗應用的某種程度上的現狀吧。于是乎,降低工作頻率這種“馬兒跑,馬兒不吃草”的邏輯,就成為降低正常工作模式下系統功耗的常規選擇。苦啊……多少人在工作頻率和功耗間糾結……又有多少功能實現的本身對對頻率擁有最低要求……苦啊——我說的是寫代碼的程序員。
設計方案:
事件驅動的嵌入式系統低功耗設計是物聯網(IoT)、可穿戴設備等資源受限場景的核心需求。以下從傳感器采樣到休眠喚醒的全流程優化策略,涵蓋硬件、固件和系統級協同設計:
1. 傳感器采樣優化
1.1 觸發式采樣取代輪詢
硬件中斷觸發:配置傳感器在閾值超限(如溫度突變、加速度變化)時通過GPIO中斷喚醒MCU,避免周期性輪詢的功耗浪費。
智能預處理:使用傳感器內置功能(如FIFO緩沖、數字濾波器)減少原始數據傳輸頻率,僅在滿足條件時觸發MCU處理。
1.2 動態采樣率調整
環境自適應算法:根據環境變化(如靜止/運動狀態)動態調整采樣頻率。
示例:運動傳感器在靜止時降至1Hz,檢測到移動時升至100Hz。
預測性采樣:結合歷史數據預測下次事件時間窗口,僅在預測時段開啟高精度采樣。
2. 低功耗休眠策略
2.1 分級休眠模式

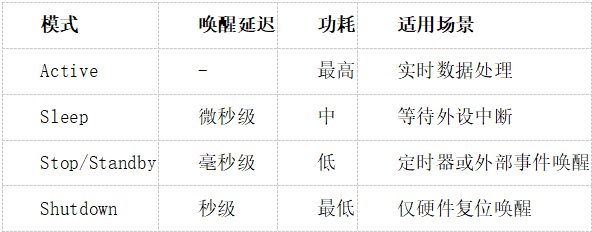

MCU休眠模式選擇:
外設休眠同步:進入休眠前關閉ADC、無線模塊等非必要外設電源域(Power Gating)。
2.2 多級喚醒源設計
優先級喚醒鏈:
硬件喚醒源:傳感器中斷(最高優先級)、RTC定時器、通信模塊(BLE/Wi-Fi)事件。
軟件喚醒標志:通過SRAM保留關鍵狀態,避免重復初始化。
偽中斷過濾:添加去抖電路或軟件濾波(如連續3次檢測到信號變化才視為有效事件),降低誤喚醒概率。
3. 時間片管理與功耗平衡
3.1 時間窗口化操作
Burst Mode數據聚合:在喚醒周期內批量執行數據采集、處理和傳輸,最大化休眠時間占比。
示例:每5分鐘喚醒1秒完成所有任務,休眠占比達96.7%。
事件壓縮:使用環形緩沖區存儲高頻事件,按固定時間片匯總處理。
3.2 時鐘系統優化
動態頻率調節(DVFS):根據負載切換主頻(如從80MHz降至1MHz),配合電壓調節降低動態功耗。
時鐘門控:關閉未使用外設的時鐘樹分支(如通過RCC->AHBENR寄存器控制STM32的時鐘)。
4. 硬件級協同設計
4.1 電源拓?fù)鋬?yōu)化
多電壓域設計:為MCU內核、外設、傳感器分別供電,支持獨立關斷。
LDO vs DC-DC選擇:在小負載時使用低靜態電流LDO,大負載切換高效率DC-DC。
4.2 傳感器選型與接口
選擇低功耗傳感器:優先支持SPI/I2C接口的待機模式(如BME280的FORCED_MODE)。
模擬比較器替代ADC:使用硬件比較器直接判斷閾值,避免啟動高功耗ADC。
5. 固件層優化技巧
5.1 中斷驅動架構
狀態機設計:將任務分解為事件觸發的狀態轉移,避免阻塞式等待。
示例:
void main() {
enter_sleep();
while(1) {
if (event_flag) {
handle_event();
enter_sleep();
}
}}
5.2 低功耗代碼實踐
SRAM數據保留:使用__attribute__((section(".retention_mem")))標記關鍵變量,在休眠時保持?jǐn)?shù)據。
禁用調試接口:關閉SWD/JTAG接口,減少靜態功耗。
6. 功耗分析與測試
6.1 功耗建模
能量預算公式:
Etotal=∑(Pactive⋅tactive+Psleep⋅tsleep)Etotal=∑(Pactive⋅tactive+Psleep⋅tsleep)
工具鏈支持:使用STM32CubeMonitor、Power Profiler Kit II(PPK2)抓取實時電流波形。
6.2 典型優化案例
優化前:持續運行在20mA,休眠模式1mA,喚醒占比50% → 平均功耗10.5mA。
優化后:通過事件驅動將喚醒占比降至5% → 平均功耗1.25mA(降低88%)。
總結
低功耗設計需貫穿系統全生命周期:
事件驅動:以硬件中斷為核心減少無效喚醒。
時間片壓縮:最大化休眠時間占比。
硬件協同:優化電源和傳感器接口。
動態調節:根據場景切換工作模式。
通過上述策略,可顯著延長電池壽命(如從數月到數年),適用于環境監測、醫療設備等關鍵領域。
