STM32單片機如何編程

1.前言

本博文針對于沒有stm32編程經驗的讀者，如博文中有任何問題請與博主聯系，如需轉載請指明出處。本博文采用的芯片為STM32F103VET6，編程軟件為MDK，下載器為J-link

2.芯片

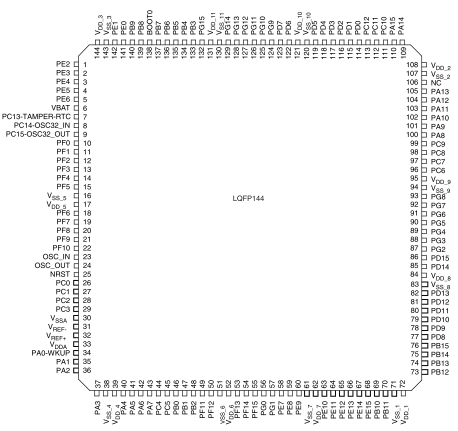

STM32F103VET6芯片外圍接口如下：（如下圖）

定時器：4個通用定時器 ，兩個高級定時器，兩個基本定時器.

通訊方式： 兩個SPI，兩個I2C，五個USART, 一個USB，一個CAN通信，一個SDIO.

GPIO: 112 個 .

ADC ： 12位 ADC 三路 共有 16個通道.

DAC ： 12位 DAC 兩路 共有2個通道.

CPU ： 72MHz .

操作電壓：2.0-3.6V.

最大耗散功率： 434mW.

3.編程軟件

3.1軟件的安裝（版本為4.72）

1.mdk472是安裝工具，KEIL_lic是破解軟件（建議購買正版）。

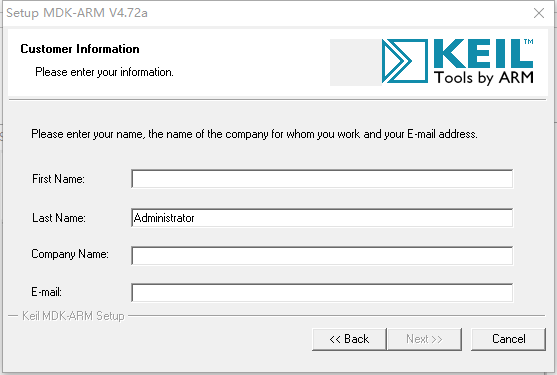

2.雙擊安裝，選擇下一步就可以了，出現如下界面時輸入任意的字符串。

3.安裝成功

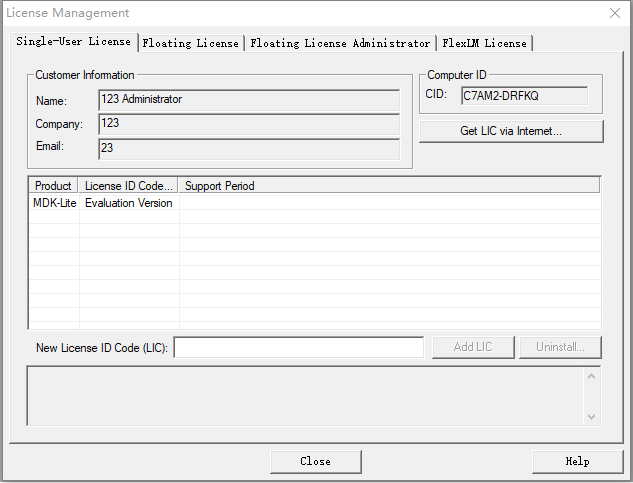

4.破解，以管理員身份運行這keil uVision4和KEIL_Lic。在keil軟件中選擇file->license manager出現如下界面。

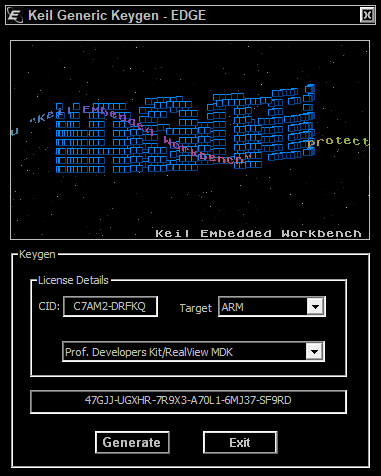

將上圖的CID號碼賦值到KEIL_Lic中，其余的選項按照如圖填寫，填寫完點擊generate就會生成激活碼47GJJ-UGXHR-7R9X3-A70L1-6MJ37-SF9RD（每個人的不一樣），然后將生成的激活碼填寫到keil軟件的New license ID code中，點擊Add lic即可。

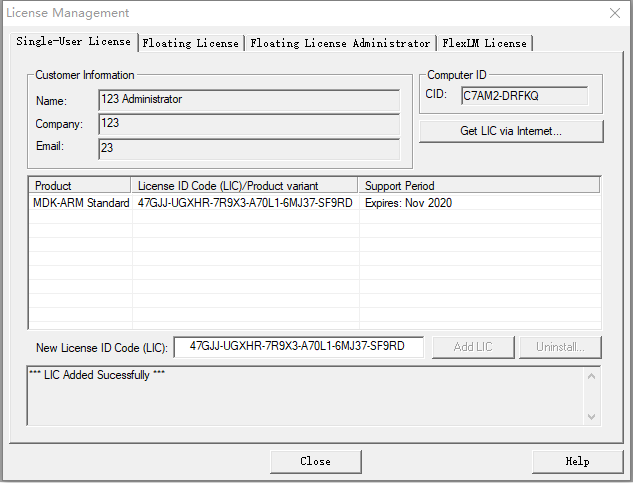

出現如下界面表示激活成功

注：讀者還可以安裝STM32CubeMX軟件，這是一個圖像話的編程工具，但是對于初學者還是建議按照本文的方式來安裝，這樣更有利于對STM32這塊芯片的理解。

3.2創建工程

1.模板的創建

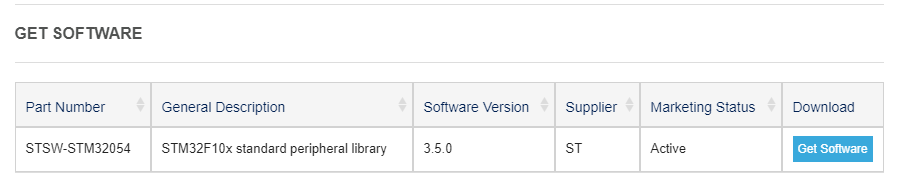

安裝完驅動之后我們就可以來編寫應用程序，但是這樣的話我們就必須一個文件一個文件的編寫實現，但是對于STM32這些外圍的設備寄存器的地址都是一樣的，所以這里我們就采用ST公司做好的庫來實現，STM32 lib3.5的固件庫在如下位置點擊get software即可獲�。�

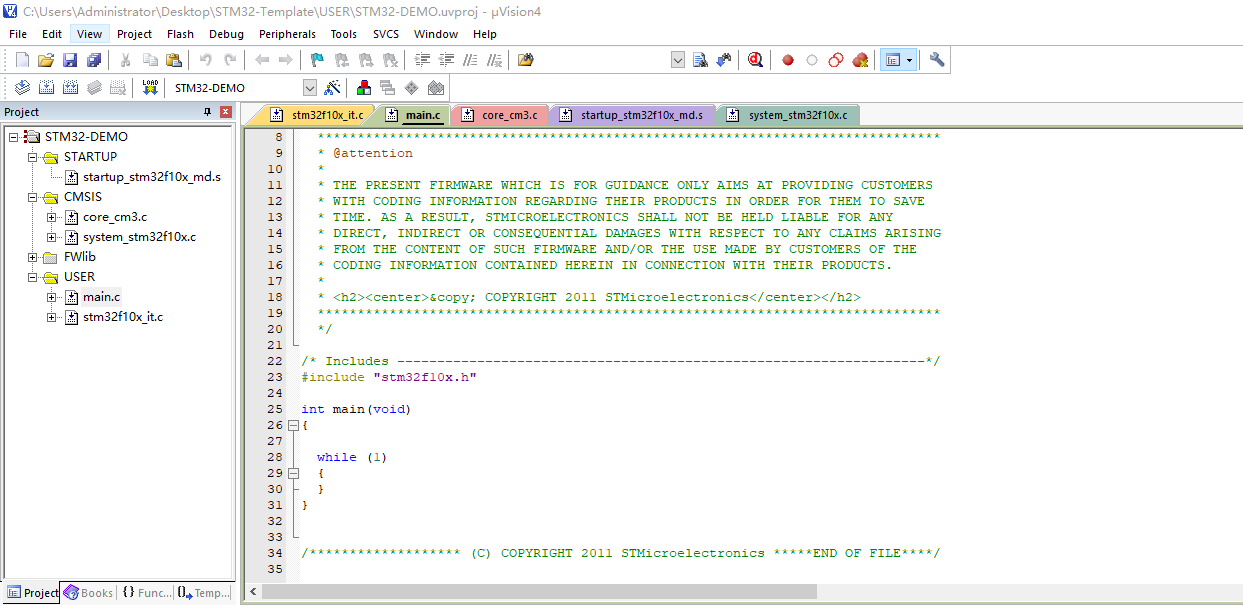

登錄之后就可以吧這個固件庫下載下來了，那么如何根據固件庫區創建一個工程那？這個過程在百度上已經很多了，這里就不在闡述了，創建好工程之后就會出現如下界面

2.軟件的編譯和下載

編譯：點擊從左邊數的第三個按鈕

下載：點擊最后一個按鈕即可

4.下載

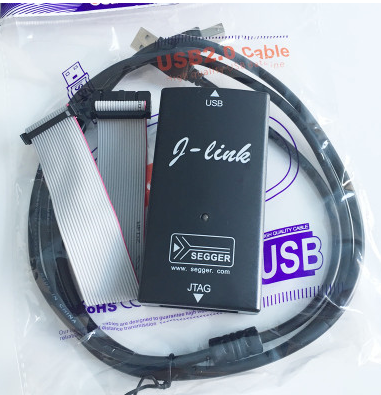

讀者在下載代碼之前需要如下j-link的燒寫器，拿到燒寫器之后插入pc安裝對應的驅動，然后直接點擊圖標即可下載編譯好的代碼。

注意：不同的單片機的編程方法不同，但是步驟都是這些步驟，希望讀者能夠自行套用這個編程的模式，適配自己的單片機。
