1、DMX512協議簡介

DMX 是Digital MultipleX 的縮寫，意為多路數字傳輸(具有512條信息的數字多路復用”)。DMX512控制協議是美國舞臺燈光協會(usITT)于1990年發布的燈光控制器與燈具設備進行數據傳輸?shù)墓�業標準，全稱是USITTDMX512(1990);

DMX512 在其物理層采用EIA-485差分信號，結合可變尺寸，基于分組的通信協議。它是單向的。DMX512不包含自動錯誤檢查和糾正功能，因此不適用于危險應用，如煙火或舞臺裝置的移動。電磁干擾，靜電放電，不正確的電纜端接，電纜過長或電纜質量都可能造成虛假觸發，但是在連接控制器(如照明控制臺)與調光器和特效設備等都有廣泛應用。

2、DMX512協議分析

2.1、DMX512指令幀介紹：

每一個DMX 控制字節叫做一個指令幀，稱作一個控制通道，可以控制燈光設備的一個或幾個功能。一個DMX 指令幀由1個開始位(S)、8個數據位(D0-D8)和2個結束位(E)共11位構成，采用單向異步串行傳輸，如圖1所示。

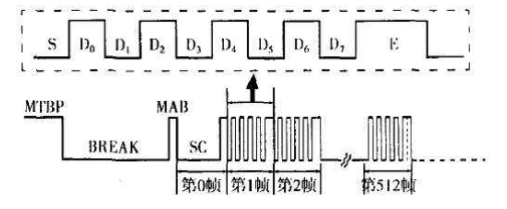

圖1 DMX512 定時程序的幀結構(上圖)和信息包結構(下圖)

圖1 中虛線內控制指令中的S 為開始位，寬度為一個比特，是受控?zé)艟邷?zhǔn)備接收并解碼控制數據的開始標志;

E為結束位，寬度為兩個比特，表示一個指令幀的結束;

D0～ D7為8 位控制數據，其電平組合從00000000一11111111 共有256個狀態(對應十進制數的0～255)，控制燈光的亮度時，可產生256個亮度等級，0000~ (0)對應燈光最暗，11111111(255)對應燈光最亮。

DMX512指令的位寬(每比特寬度)是4 us，每一個指令幀11位，故指令幀寬度為44 us，傳輸速率為1/44us = 250 kbps。

2.2、DMX512信息包

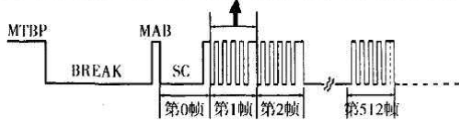

一個完整的DMX512信息包(Packet)由一個MTBP位、一個Break 位、一個MAB位、一個SC 和512個數據幀構成。

MTBP(Mark TimeBetween Packets)標志著一個完整的信息包發送完畢，是下一個信息包即將開始的“空閑位”，高電平有效。

Break為中斷位，對應一個信息包結束后的程序復位階段，寬度不少于兩個幀(22 比特)。程序復位結束后應發送控制數據，

MAB位，由于每一個數據幀的第一位(即開始位)為低電平，所以必須用一個高電平脈沖間隔前后兩個低電平脈沖，這個起間隔、分離作用的高電平脈沖即MAB(Mark After Break)，此脈沖一到，意味著“新一輪”的控制又開始了。

SC(Start Code)意為開始代碼幀(圖1中的第0幀)，和此后到來的數據幀一樣，也是由11 位構成，除最后的兩個高電平的結束位之外，其他9位全部是低電平，通常將其叫做第0 幀或第0通道(Ch~nel No 0)，可理解為一個不存在的通道(Non一~istent Channe1)。

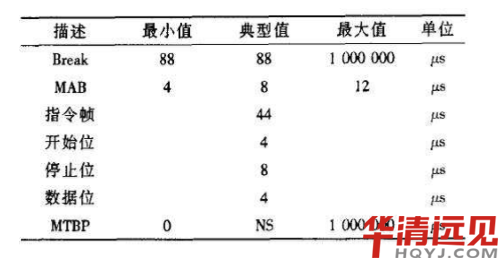

表1 DMX512 信息包定時表

表1 是DMX512 信息包的定時表，表中NS意為自己設定，寬度沒有嚴格限制，由程序設計者自行決定，比如MTBP的寬度可以介于0～1秒之間，其他建議采用典型值。

調光控制臺每發送一個信息包，可以對全部512個受控通道形成一次全面的控制。發送一個信息包的時間大約是23 ms，每秒鐘將對所有512個受控通道完成44 次控制，即受控光路的刷新頻率44 Hz，如果實際受控通道少于512個，那么刷新頻率將相應提高。

3、DMX512接口電路

以下是使用RJ45連接器的接線及驅動電路 ：

(XLR-5和RJ45基本類似)

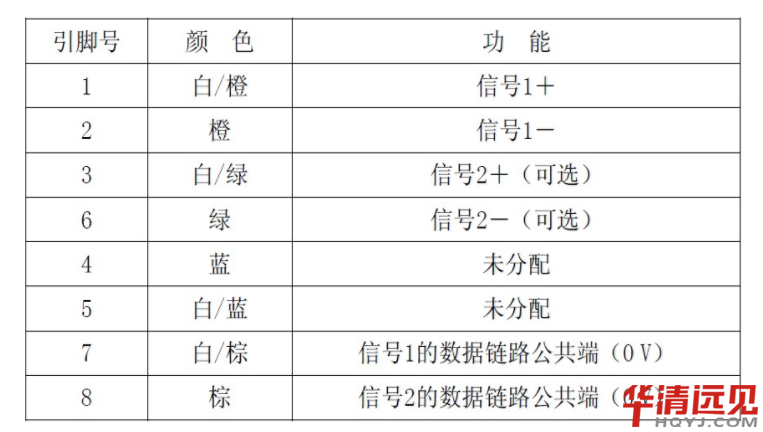

表2 DMX512 設備使用RJ45連接器的接線表

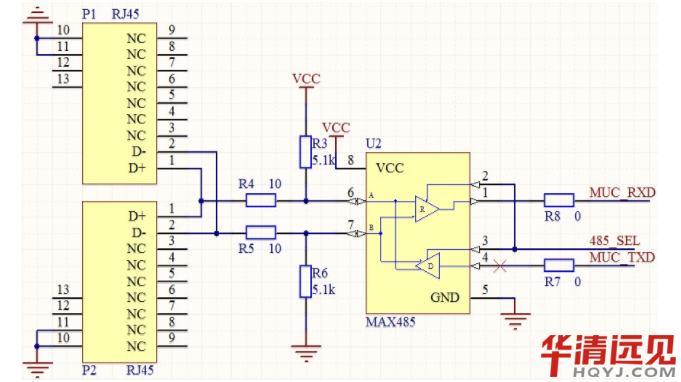

圖2 DMX512 設備接口驅動電路

4、C51開發的DMX512發送程序

[cpp] view plain copy

1. // 串口工作在方式3

2. void send_dmx (void)

3. {

4. unsigned int count;

5. EA = 0;

6. TXD = 1; //break

7. TXD = 0;

8. Delay88us();

9. TXD = 1;

10. Delay8us();

11. TB8 = 1; //MAB

12. SBUF = 0x00;

13. while (!TI);

14. TI = 0;

15. for (count=0 ; count

16. TB8 = 1;

17. SBUF = XBYTE[count];

18. while(!TI);

19. TI = 0;

20. }

21. TXD = 1;

22. EA = 1;

23. }

5、C51開發的DMX512接收程序

[cpp] view plain copy

1. // 串口工作在方式3

2. void uart(void) interrupt 4

3. {

4. static bit flag = 0;

5. if(RI) {

6. if(RB8 == 0) {

7. if(SBUF == 0)

8. flag = 1; //set flag when meet a break

9. Recv.count = 0; //reset uart data counter

10. }

11. else if (flag == 1) {

12. if(Recv.count == 0) //byte after reset

13. if(SBUF != 0) //not a start code

14. flag = 0; //error, reset flag

15. if(Recv.count >= Recv.addr && Recv.count < Recv.addr + CTL_LEN) {

16. Recv.dat.Byte[Recv.count - Recv.addr] = SBUF;

17. }

18. If (Recv.count < 512) Recv.count++;

19. else flag = 0;

20. }

21. RI = 0;

22. }

23. }
