寫在前面:
本文章為《STM32MP1系列教程之Cortex-M4開發篇》系列中的一篇,全系列總計11篇。筆者使用的開發平臺為華清遠見FS-MP1A開發板(STM32MP157開發板)。針對該開發平臺,后續會陸續更多更多系列教程,包括Cortex-A7開發篇、Cortex-M4開發篇、Linux應用開發篇、Linux系統移植篇、Linux驅動開發篇、硬件設計篇、項目實戰篇等。歡迎關注,更多stm32mp157開發教程及視頻,可加技術交流Q群459754978,感謝關注。
FS-MP1A開發板詳情介紹:https://item.taobao.com/item.htm?id=622457259672
第 1 章Cortex-M4 按鍵掃描
1.1實驗?zāi)康?/p>
熟悉STM32CubeIDE工具軟件的使用。
掌握STM32CubeIDE軟件的基本設計流程和設計步驟,能夠使用工具進行設計、編程、仿真調試。
學習GPIO口的使用方法,掌握如何利用STM32MP157A芯片的I/O口讀取按鍵狀態。
1.2實驗環境
FS_MP1A開發平臺
ST-Link仿真器
STM32CubeIDE開發軟件
PC機 XP、Window7/10 (32/64bit)
1.3實驗原理
本實驗主要通過調用函數HAL_GPIO_ReadPin讀取開發板上按鍵K2的IO口狀態,控制LED燈的點亮和關閉狀態。

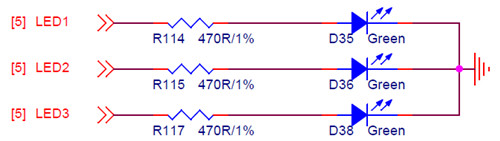

該實驗需要使用到開發板上的LED燈,按鍵,相關硬件電路如下:
1.4實驗步驟

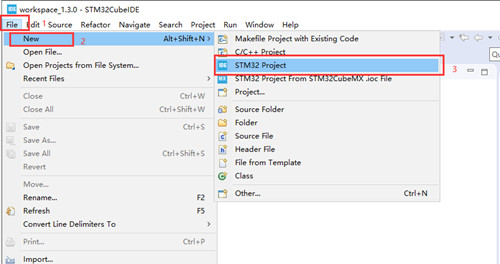

打開STM32CubeIDE->File->New->STM32 Project

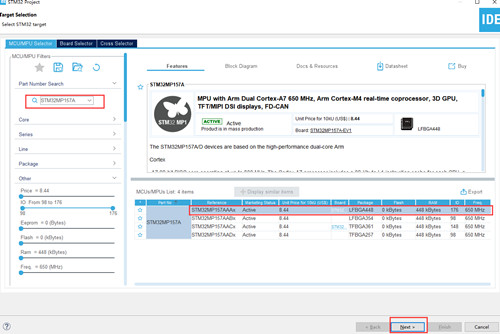

可以在左側搜索框內輸入芯片型號STM32MP157A進行搜索,選擇對應芯片,點擊Next

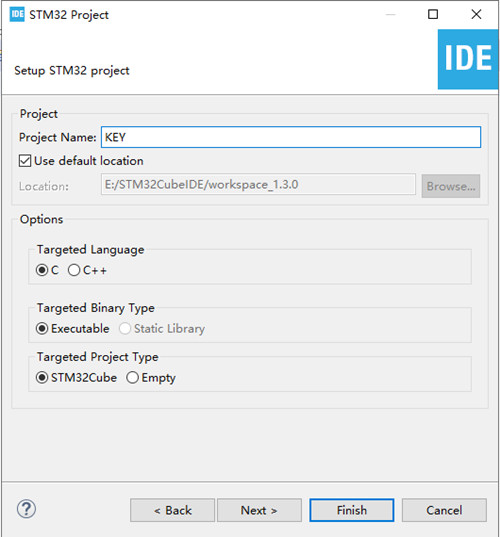

填寫工程名,點擊Finsh

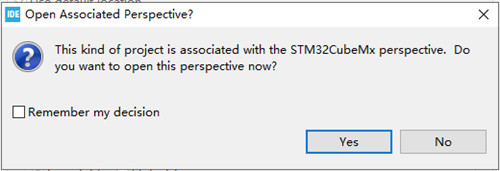

點擊Yes打開配置頁面

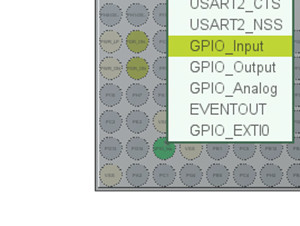

搜索框內搜索K2對應GPIO引腳PA0,左鍵點擊設置為GPIO_Input

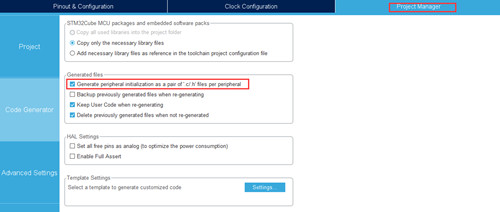

在Code Generator處選擇為每個外設生成單獨的C和H文件,這樣設置方便閱讀代碼
完成以上設置后,Ctrl+S保存,會提示是否需要生成代碼,選擇Yes即可自動生成代碼。系統會自動生成System Clock代碼
可以在左側工程文件夾找到KEY_CM4子工程,打開main.c

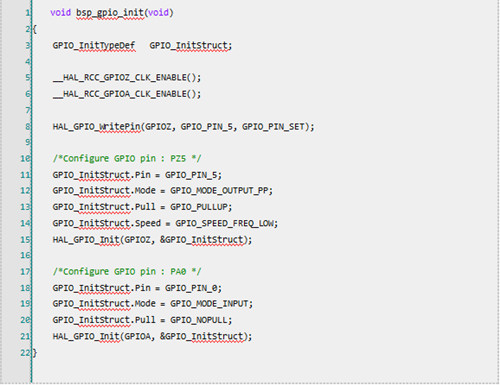

添加GPIO初始化函數,初始化LED燈引腳PZ5為輸出模式,初始化K2引腳PA0為輸入模式

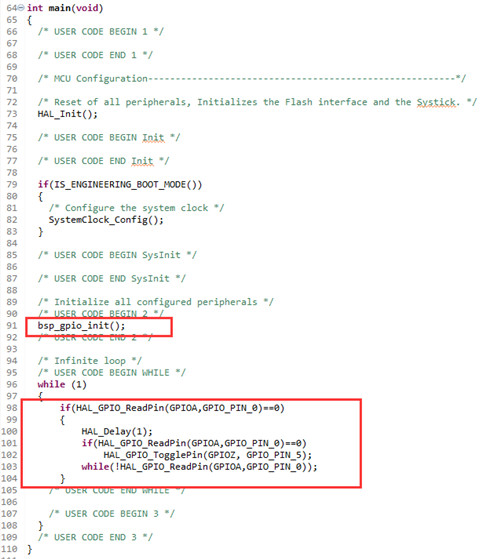

在main.c中調用GPIO初始化函數,在while循環中添加GPIO讀函數,判斷K2引腳高低電平,改變LED燈狀態
上述為新建工程配置過程,可參考16.3.2章節進行導入已有工程,工程存放路徑【華清遠見-FS_MP1A開發資料\02-程序源碼\ARM體系結構與接口技術\Cortex-M4部分\2_KEY】
配置完成或?qū)牍こ毯筮M(jìn)行程序下載,具體步驟參考16.3.3節進行開發板連接,程序編譯、下載
1.5實驗現象
按下K2鍵,可看到LED燈狀態發生改變
